Сигнализатор уровня осадка в резервуарах очистных сооружений СО-1 в Минске

Сигнализатор уровня осадка очитсных сооружений СО-1 предназначен для сигнализации уровня оптически плотного осадка (активный ил, песок и т.п.) в жидкой среде.
Контролируемые среды:
сточные воды промышленных, коммунальных и сельскохозяйственных объектов, агрессивные, с пленкообразующими, налипающими и кристаллизующимися веществами.
Принцип действия сигнализатора уровня осадка СО-1 основан на различии распространения инфракрасного светового луча в оптически прозрачных и непрозрачных средах. В оптически непрозрачной среде световой луч прерывается, что и фиксирует сигнализатор.

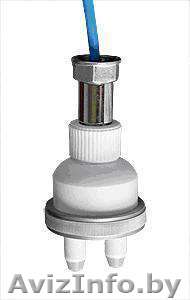

Сигнализатор уровня осадка СО-1 выполнен в виде единого конструктива и представляет собой герметичный цилиндр, который крепится в резервуаре с помощью штанги. В качестве штанги можно использовать водопроводную трубу диаметром 1/2 дюйма. Длина трубы определяется требуемым уровнем срабатывания сигнализатора.
Технические данные
Характеристика ........Значение
Погрешность срабатывания, мм..... +/- 10
Температура контролируемой среды, град.С до 50
Показатель экстинкции (затухания опти-
ческого сигнала) для длины волны 0, 92
мкм, 1/м:
в жидкости, не более .....100
в осадке, не менее....300

Выходной сигнал :
релейная сигнализация... замыкание "сухих" контактов (до 2, 5 ВА, до 50 В, до 0, 05 А)
Питание от сети постоянного тока напряжением, В... 15-32
Потребляемая мощность, Вт, не более... 5
Габаритные размер, м Ø 60 х 95
Степень защиты оболочки IP68
Масса, кг, не более 2, 5
